Буровой инструмент и оборудование

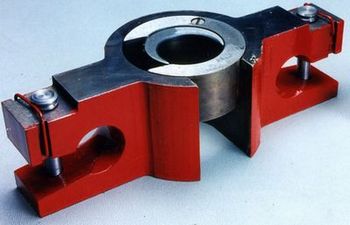

Элеваторы типа ЭУ являются грузоподъемными приспособлениями, предназначенными для захвата и удержания на весу колонны насосно-компрессорных и бурильных труб диаметром от 60 до 114 мм, как с вертикальной установкой труб, так и с укладкой их на мостки при текущем и капитальном ремонте скважин. Захват и удержание производится под муфту трубы. Элеваторы предназначены для эксплуатации в умеренном и холодном (район I2) макроклиматических районах по ГОСТ 16350-80, климатическое исполнение УХЛ, категория изделия I по ГОСТ 15150-69. Изготовлены из легированной стали методом ковки и предназначены для захвата и удержания на весу колонны насосно-компрессорных и бурильных труб, как с вертикальной установкой труб, так и с укладкой их на мостки при текущем и капитальном ремонте скважин. Наличие сменных вставок обеспечивает возможность работы элеватора с пятью типоразмерами труб. Грузоподъемность - до 100 тонн. Диаметры используемых труб - от 60 до 114 мм.

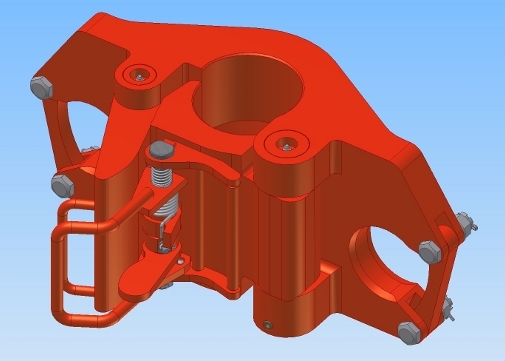

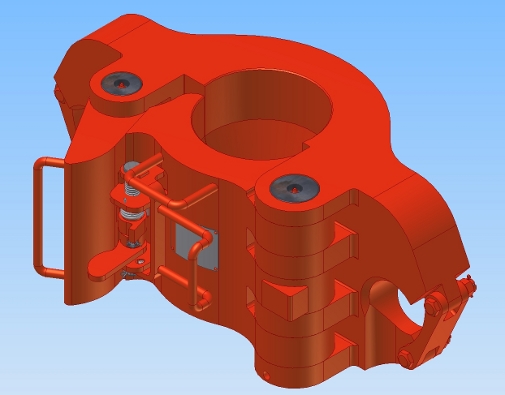

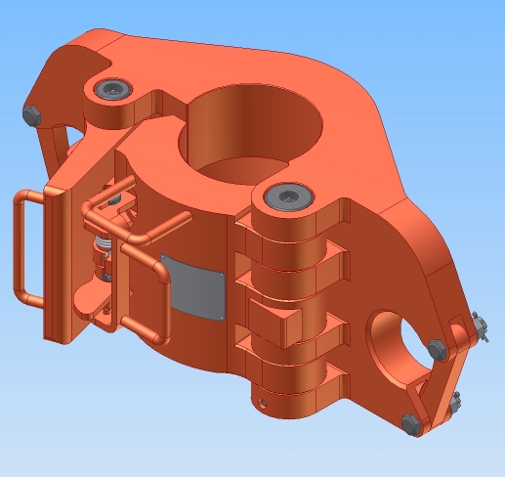

Изготовлены из легированной стали методом ковки и предназначены для захватывания и удержания на весу колонны бурильных труб с коническим седлом 18 град., изготовленных в соответствии с ГОСТ 50278-92 и в соответствии со стандартом API Spec 5D и API Spec 7D, при спускоподъемных операциях во время бурения нефтяных и газовых скважин.

Грузоподъемность — до 250 тонн.

Диаметры бурильных труб — от 60 до 140 мм.

Предназначен для проведения без участия второго бурильщика («верхового рабочего») спускоподъемных операций с бурильными трубами при вертикальном размещении труб, в процессе бурения геологоразведочных скважин буровыми станками и установками с максимальной грузоподъемностью на крюке не более 40 тс.

Предназначена для фиксирования вставных насосов в колонне подъемных труб.

Предназначен для свинчивания и развинчивания насосно-компрессорных труб, бурильных труб и замков двух размеров: d73 и d89 мм. при капитальным ремонте скважин, а также бурового инструмента, имеющего соответствующие размеры.

Вертлюг предназначен для поддержания на весу бурильной колонны и для подачи промывочной жидкости от насоса к забою при бурении скважин и обеспечения возможности вращения колонны бурильных труб.

Грузоподъемность — 80, 100 и 125 тонн.

Давление прокачиваемой жидкости — от 20 до 25 МПа.

Предназначен для вращения бурильных труб и поддержания колонны бурильных или обсадных труб при свинчивании и развинчивании в процессе спуско-подъемных операций, при поисковом бурении скважин и капитальном ремонте скважин.

Диаметр отверстия в столе ротора — 400 мм.

Статическая нагрузка на стол ротора — 125 тс.

Привод — цепной или карданный.

Предназначен для вращения бурильных труб и поддержания колонны бурильных или обсадных труб при свинчивании и развинчивании в процессе спуско-подъемных операций, при поисковом бурении скважин и капитальном ремонте скважин.

Диаметр отверстия в столе ротора — 360 мм.

Статическая нагрузка на стол ротора — 125 тс.

Привод — цепной или карданный.
